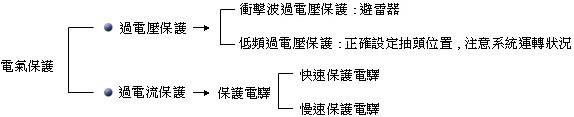

儘管變壓器安裝有電氣保護及機械保護的釋壓閥,但對短路引起的突壓噴油爆裂現象,仍無法克服. |
|
|
只有加裝 SERGI 防爆防火裝置,有釋壓鼓防爆及氮氣注入防火,變壓器才有完整的保護 |
|
|
 |
 | |
 |
|
|
| |
 |
|
|
 | ||
|
|

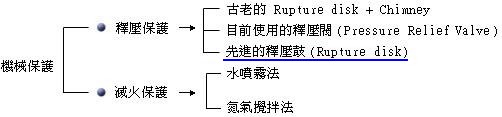

 一個先進的釋壓鼓=36個目前使用的釋壓閥.能有效解除變壓器壓力上升,防止變壓器爆炸著火,因此是變壓器的唯一守護神 |

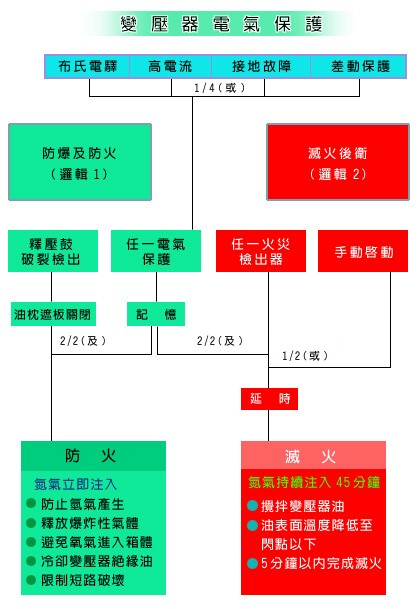

SERGI 變壓器防爆防火裝置的組成元件 | 防爆原理及步驟 | SERGI 防爆防火裝置動作邏輯圖

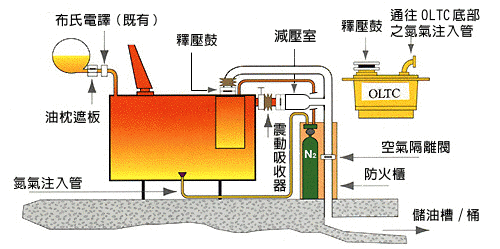

| 1.釋壓鼓 (Rupture Disk) | 壓力上升到設定點時,即鼓膜破裂釋壓. |
| 2.減壓室 (Depressurisation Chamber) |
釋壓鼓破裂時,將變壓器內油洩至減壓室. |
| 3.空氣隔離閥 (Air
Insulation Shutter) |
變壓器油洩至減壓室時,空氣隔離閥必須關閉,以隔離空氣與易燃氣體接觸. |
| 4.油枕遮板 (Conservator Shutter) |
壓力上升,油枕與本體間的管路內有連續油流,會自動關閉遮板,防止油枕內的油進入變壓器本體. |
| 5.氮氣瓶 (Nitrogen Cylinder) | 釋壓鼓破裂加上任何的電氣保護電驛動作時,即可啟動氮氣瓶注入氮氣,以降低變壓器內部溫度,防止火災發生. |
|
|

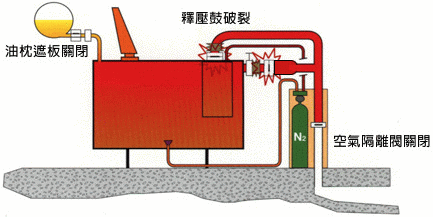

| (一)壓力上升,變壓器本體或有載抽頭,油入套管之釋壓鼓(Rupture Disk)破裂,立即洩壓;同時油枕遮板(Conservator Shutter)關閉,隔離 油枕(Conservator).此時空氣隔離閥(Air Insulation Shutter)必須關閉, 以免與空氣接觸,引燃爆炸. |

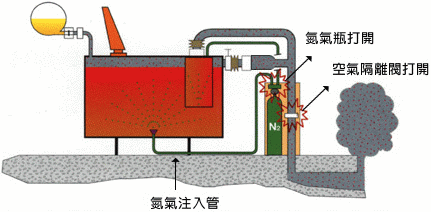

| (二)釋壓鼓破裂啟動防爆偵測器後,如變壓器的任一電氣保護電驛也 動作時,即立即打開空氣隔離閥,將含爆炸性之氣體排出,同時開啟 ,將 氮氣瓶,自變壓器底部注入氮氣. |

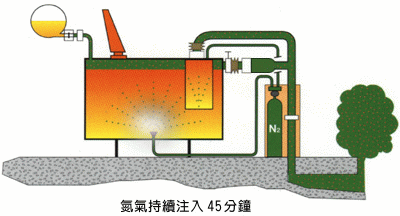

| (三)氮氣持續注入約45分鐘
,確保變壓器冷卻,將變壓器受損部分減至 最低程度. |
|
|
| 變壓器內部壓力迅速由釋壓鼓減壓,不會引起爆炸.注入氮氣降溫,減少零件及變壓器因高溫受損. |
